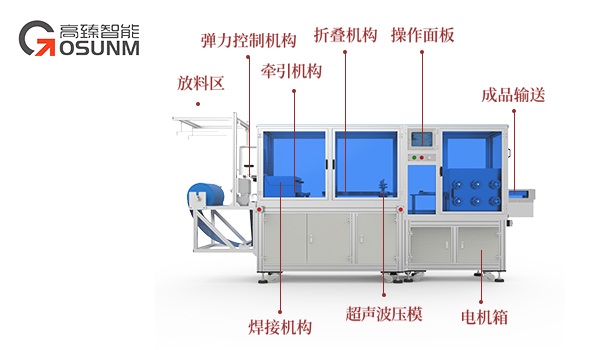

一、設備

1. 無紡布料放料位（含張力、糾偏機構）1臺

2. 彈力筋彈力控制機構2套

3. 雙邊折疊機構  1套

4. 彈力筋超聲波焊接機構  1套

5. 牽引機構  2套

6. 折疊機構  1套

7. 封邊滾動超聲波焊接機構  1套

8. 交錯折疊切刀組件 1套

9. 射出機構  1套

二、技術參數

1.整機效率： 150-200件/分鐘（無紡布款），100-150件/min（低壓pe，高密度HDPE，注意不是高壓的LDPE）；

2.成品尺寸：460mm，可選兼容480mm和500mm（需要更換尾端封邊滾動焊接熔解輪、刀輪處部分部件），高度度均為20mm誤差±5mm；；

3.適用規格：

-無紡布款布料寬度480mm，布料克重8-15g/㎡，卷芯直徑76mm（也可配合客戶使用其他卷芯大小），最大料卷直徑小于350mm，重量小于50kg；

-低壓pe膜款（HDPE）寬度480mm，布料厚度0.01-0.02mm，卷芯直徑76mm（也可配合客戶使用其他卷芯大?。畲罅暇碇睆叫∮?50mm，重量小于50kg；

4.適用彈力筋：32#或37#，寬度約4mm

5.適用電源： AC單相220V , 50/60HZ ，功率約5.5KW；

6.氣源及耗氣量：無需氣源；

7.機器尺寸：約L14800W3600H2500mm（拆解后最小運輸體積L4000W1200H1850mm）

8.設備封邊滾動超聲波焊接機構加熱能力范圍：30-120℃

9.合格率：95%以上。

三、設備工藝流程

卷料自動進料→自動雙邊折疊包覆彈力筋→自動彈力筋焊接→自動折疊→自動端部翻轉焊接→自動交錯折疊切斷→自動射出
